GST-BT001F型獨立式可燃氣體探測器

一、GST-BT001F獨立式可燃氣體探測器特點：

　　GST-BT001F測量范圍為0～100％LEL的獨立式可燃氣體探測器用于檢測可燃氣體的泄漏，采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。用于檢測可燃氣體的泄漏，可以檢測天然氣(T)，適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。探測器與海灣生產的DY-KR01可燃氣體探測器電源轉換模塊配套使用時，可實現220V獨立供電。

二、GST-BT001F家用可燃氣體探測器主要技術指標：

三、GST-BT001F獨立式可燃氣體探測器結構特征、安裝與布線

　　GST-BT001F獨立式可燃氣體探測器由兩部分構成：探測器及底座，示意圖如圖1所示。

圖1 GST-BT001F獨立式可燃氣體探測器及底座示意圖

　　其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。

　　安裝與接線：
首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖2所示。

圖2 GST-BT001F探測器安裝示意圖

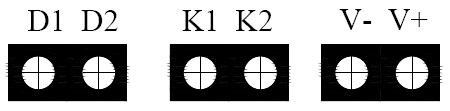

GST-BT001F獨立式可燃氣體探測器對外接線端子示意圖如圖3：

圖3 對外接線端子示意圖

　　其中：
D1、D2：電源線，無極性；
K1、K2：常開無源觸點，在報警時觸點閉合；
V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。
布線要求：電源線D1、D2應選用截面積≥2.5mm²的BV型線；有源外控線V+、V-，無源外控線K1、K2可選用截面積≥1.0mm²的RVS型阻燃銅芯線。
