GST-BR001F型獨立式可燃氣體探測器

一、GST-BR001F可燃氣體探測器概述

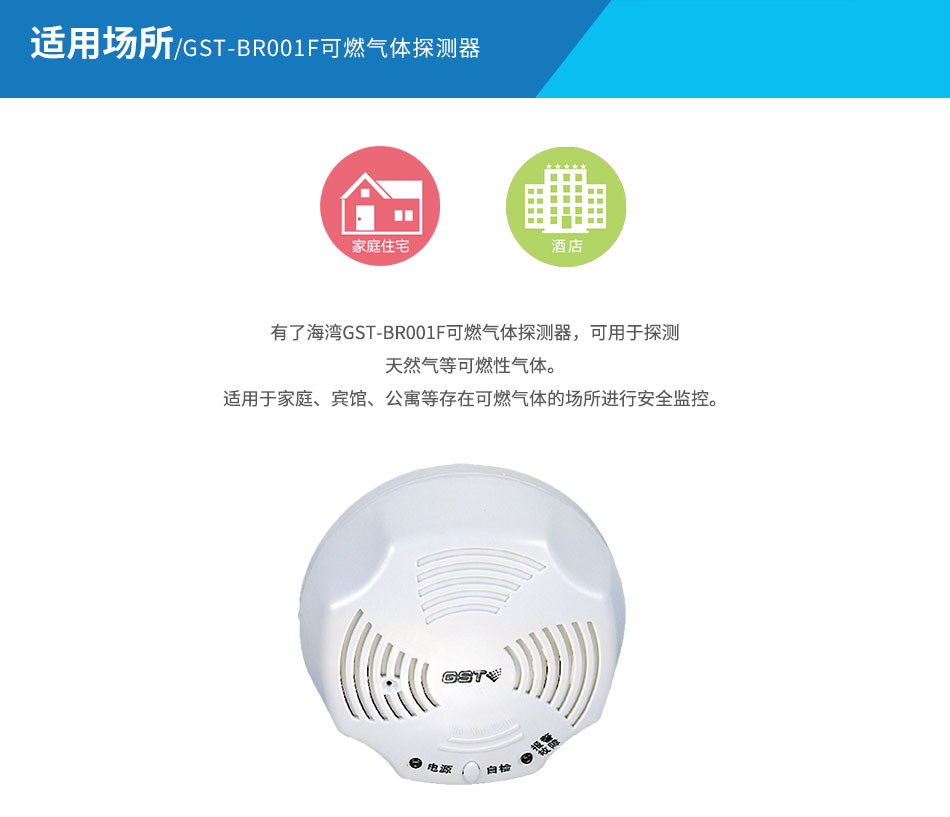

 　　GST-BR001F測量范圍為0～100％LEL的獨立式可燃氣體探測器和GST-BR001F測量人工煤氣的獨立式可燃氣體探測器(以下簡稱探測器)用于檢測可燃氣體的泄漏，適用于家庭、賓館、公寓等存在可燃氣體的場所進行安全監控。

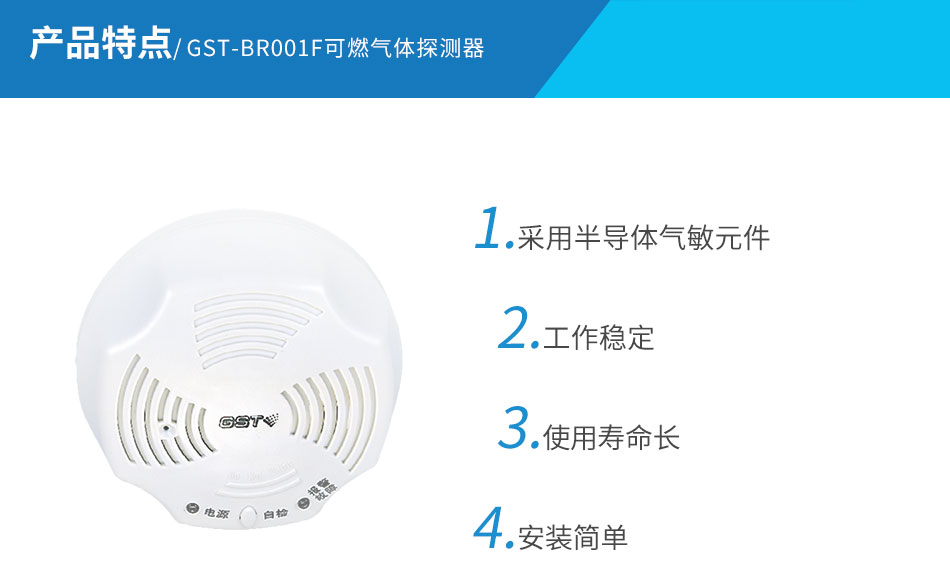

二、GST-BR001F可燃氣體探測器特點

　　采用半導體氣敏元件，工作穩定，使用壽命長，安裝簡單。

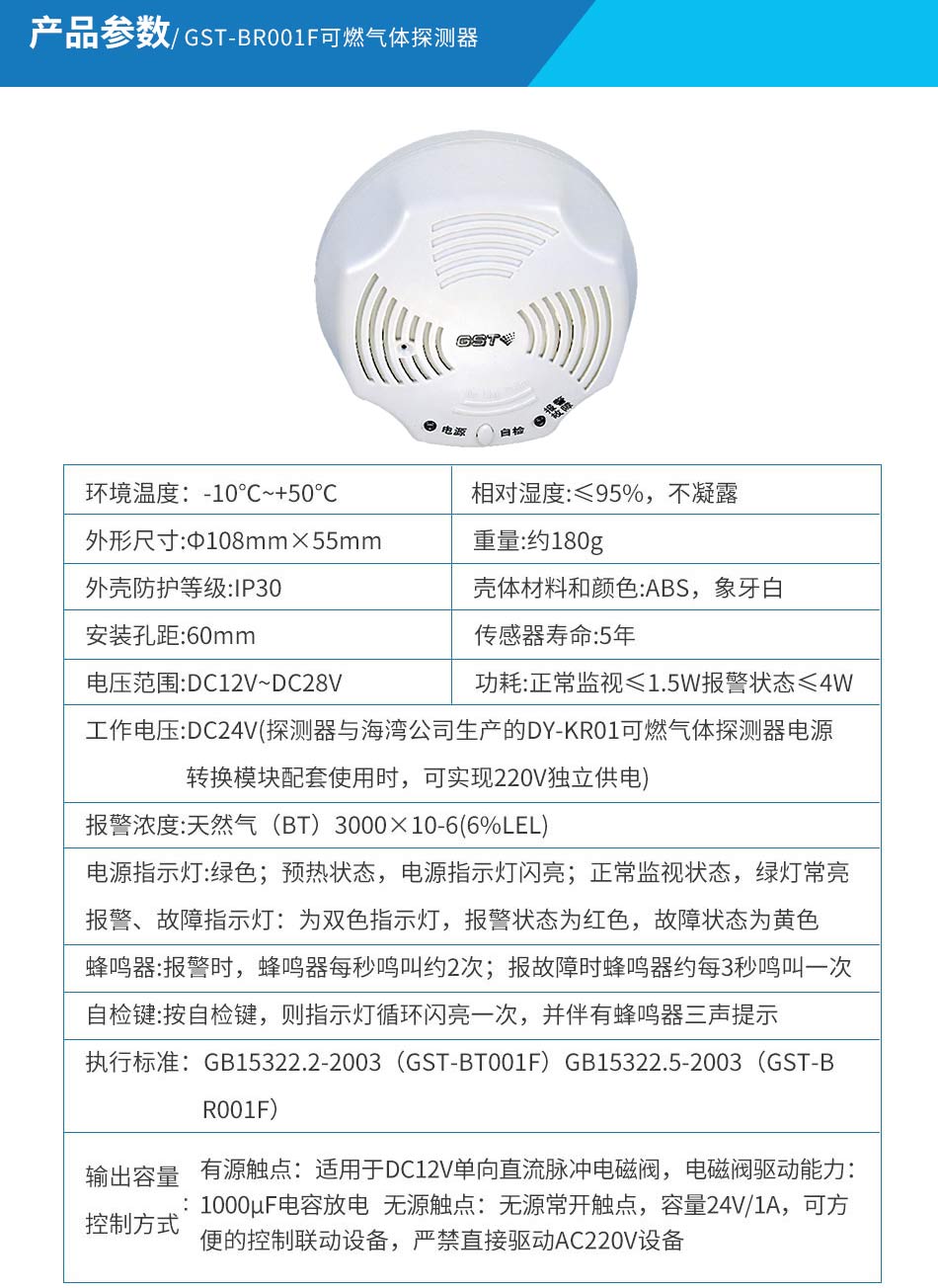

三、GST-BR001F可燃氣體探測器技術特性

四、GST-BR001F可燃氣體探測器結構特征及工作原理

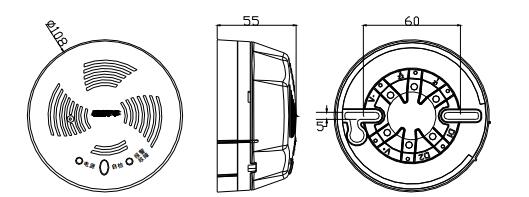

　　1.GST-BR001F 獨立式可燃氣體探測器由兩部分構成：探測器及底座，示意圖如下圖所示。

　　安裝與接線：

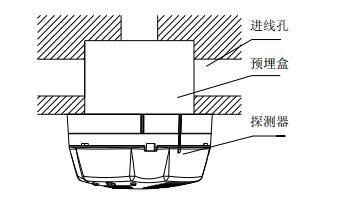

　　首先將探測器底座固定在86H50預埋盒上，然后根據接線端子說明，將引線固定到底座上，再將探測器安裝到底座上，其安裝示意圖如圖所示。

　　其對外接線端子示意圖如圖

　　其中：

　　D1、D2：電源線，無極性；

　　K1、K2：常開無源觸點，在報警時觸點閉合；

　　V+、V-：接管道電磁閥，探測器連續報警3s~7s后，V+、V-之間輸出一個正向12V脈沖。

　　布線要求：電源線D1、D2應選用截面積≥2.5mm2的BV型線；有源外控線V+、V-，無源外控線

　　K1、K2可選用截面積≥1.0mm2的RVS型阻燃銅芯線。

　　2.工作原理

　　內置MCU進行中央控制處理，各功能模塊直接或間接與MCU的I/O口線相連接，通過固化在MCU內部的程序來完成探測器各功能模塊的正常工作，從而使此類探測器工作更加穩定，安全可靠。
